Genlock（同步锁相）技术
Genlock（Generator Locking，同步锁相） 是专业视频系统中实现多设备精确时序同步的核心技术，通过统一参考信号让摄像机、切换台、显示器、录机等设备的视频扫描、帧时序、相位完全一致，避免切换撕裂、滚动、帧偏移、音画不同步等问题。
一、什么是Genlock（定义与原理）
1. 基本概念
Genlock 是将所有视频设备锁定到同一外部参考时钟 / 同步信号的技术，使设备共享完全相同的：
行同步（H-Sync）：水平扫描起始点
场同步 / 帧同步（V-Sync）：垂直场 / 帧起始边界
色同步（Burst，模拟）：色度相位基准
像素时钟相位：数字系统下的采样时序

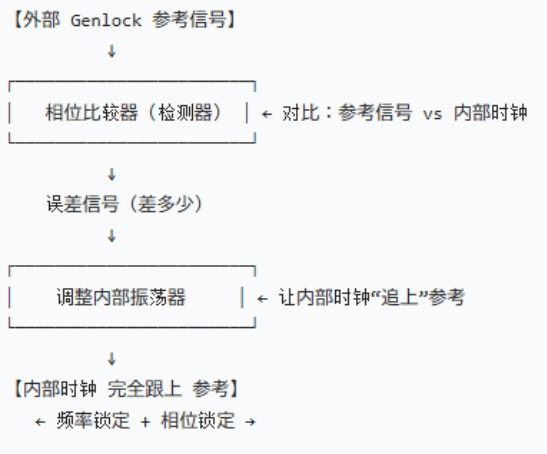

2. 工作机制（锁相环 PLL）
相机内部采用 锁相环（PLL） 电路：
接收外部 Genlock 参考信号
相机屁股后面的 GENLOCK IN 口接收到了 同步发生器发来的三电平同步信号。
检测内部时钟与参考信号的频率 / 相位差
相机本来有自己的内部晶振（自己的时钟源），自己跑自己的帧率。
现在 PLL 电路在不停对比：
我的帧开始时间，和同步信号差多少？
我的像素时钟快了还是慢了？
调整内部压控振荡器（VCXO），使内部时钟严格跟踪参考信号
相机通过电压，微调自己那颗 VCXO 晶振的频率：
快了 → 拉慢一点点
慢了 → 推快一点点
相位偏了 → 挪回去对齐
最终让相机的传感器读出、行时序、帧时序 完全跟同步发生器一模一样。
二、Genlock的作用
消除多设备间的帧偏移 / 跳变
没有 Genlock： A 机在扫第 100 帧
B 机已经扫到第 101 帧
切换的时候画面就会跳一下、闪一下、错位
有 Genlock：所有设备同时开始、同时结束一帧，完全对齐，不跳、不闪、不错位
多台 GFX 相机一起拍，传感器曝光、读出完全同步，不会出现画面一快一慢。
支持无撕裂切换（硬切 / 混合 / 划像）
切换画面的时候，不会出现一半是上一个画面、一半是下一个画面的割裂感。
为什么会撕裂？
因为切换台切的时候，
A 机画面还没扫完，B 机已经开始下一帧了。
Genlock 让它们帧边界完全重合，
切换台在同一瞬间切，画面干净、无缝、不撕裂。
降低系统延迟、减少帧缓存需求
没有 Genlock，设备必须等一整帧缓存下来才能对齐，会慢一帧。
有 Genlock：
不需要缓存对齐
信号直接实时输出
延迟更低，更跟手
直播、低延时拍摄非常重要。
保证音视频严格同步
声音和画面不会出现：
嘴动了声音才出来
声音先出声，画面慢半拍
因为 Genlock 统一了整个系统的时钟，
音频时钟、视频时钟、设备时钟全部绑在一起，
不会慢慢跑偏。
三、Genlock vs 其他同步技术（对比）
四、Genlock与TC
Genlock 是 让所有设备 “同时开始扫一帧” 它管的是硬件节奏，和画面内容无关。
摄像机传感器同时曝光
切换台、录机、监视器同时切帧
没有 Genlock → 帧相位错开 → 硬切会撕裂、抖动、黑场、滚动
它管的是硬件节奏，和画面内容无关。
TC是给每一帧贴一个唯一身份证号
格式：01:23:45:12（时：分: 秒：帧）
多台机器录到相同编号，后期一键对齐
音频与视频帧精确对位
回放、慢动作、服务器精确打点
它不管画面扫不撕裂，只管哪一帧是哪一帧。
例如电影机双机拍摄时：
Genlock：保证传感器快门、读出时序完全一致（尤其变形宽银幕、高速机）
TC：保证两条素材后期可以自动对位合并
五、Blackmagic 设备 Genlock 实操
一、设置

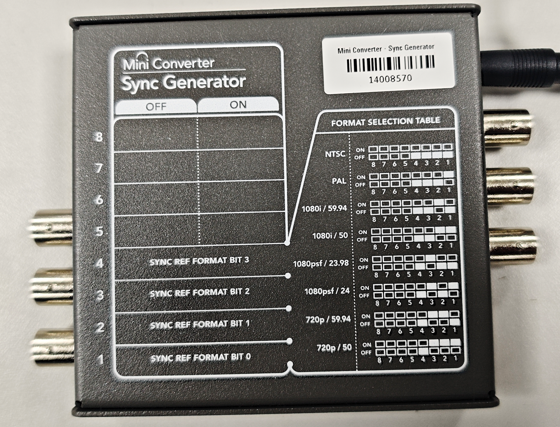

（1）根据Blackmagic 设备后面的设置表调节侧边开关

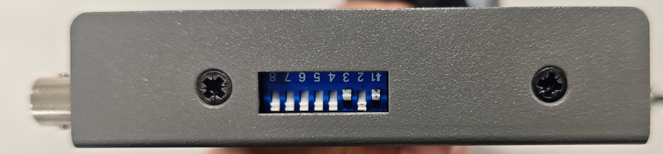

例：1080psf/24 → 将侧边1和3的开关向上拨动
（2）相机侧的FPS需要与Blackmagic 设备设定一致
例：帧率设为24
（3）相机菜单「Genock」＞「ON」
二、接口

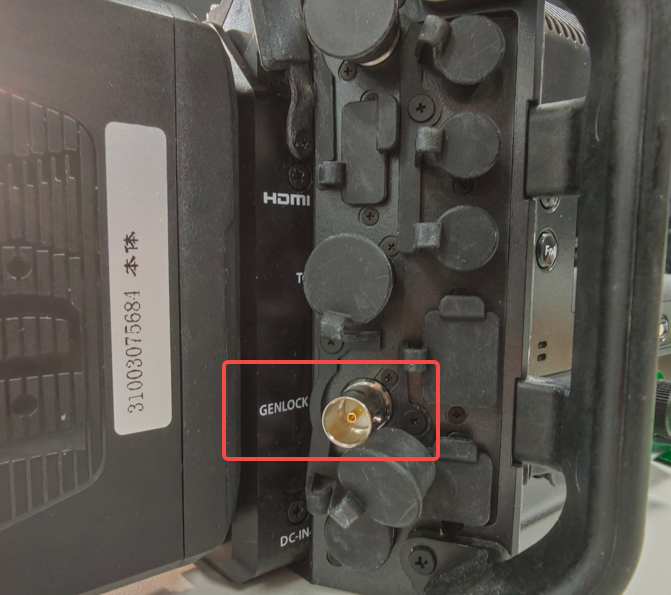

1.CNX8机身后侧有BNC接口，标注着Genlock

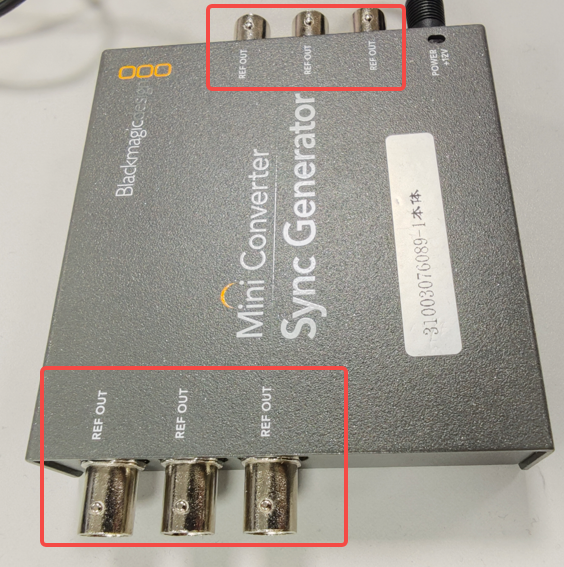

2.Blackmagic 同步发生器四周有多个 BNC 输出接口
三、线材（关机操作）

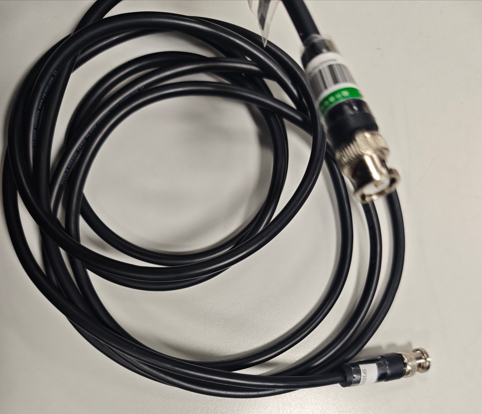

75Ω BNC 同轴电缆（专业视频线，不是普通监控线）
一头插同步发生器 OUT
一头插相机 Genlock IN
开机：先开 同步发生器，再开 相机
四、确认
相机监视器上Genlock图标亮起
